Pompe à anneau liquide

Principe de fonctionnement

L’anneau liquide agit comme un piston liquide, permettant un fonctionnement sans frottement mécanique :

Une roue équipée d’aubes radiales est positionnée dans un corps cylindrique contenant du liquide (a)
La rotation crée un anneau liquide concentrique par force centrifuge (b et c)
L’excentration de la roue provoque une variation cyclique du volume des alvéoles (c)
Cette variation génère successivement : Une zone de dépression (aspiration) et Une zone de compression (refoulement) (d)

Prix d'une pompe à anneau liquide

De manière générale, il y a 3 facteurs qui vont drastiquement faire changer le prix de votre pompe à anneau liquide :

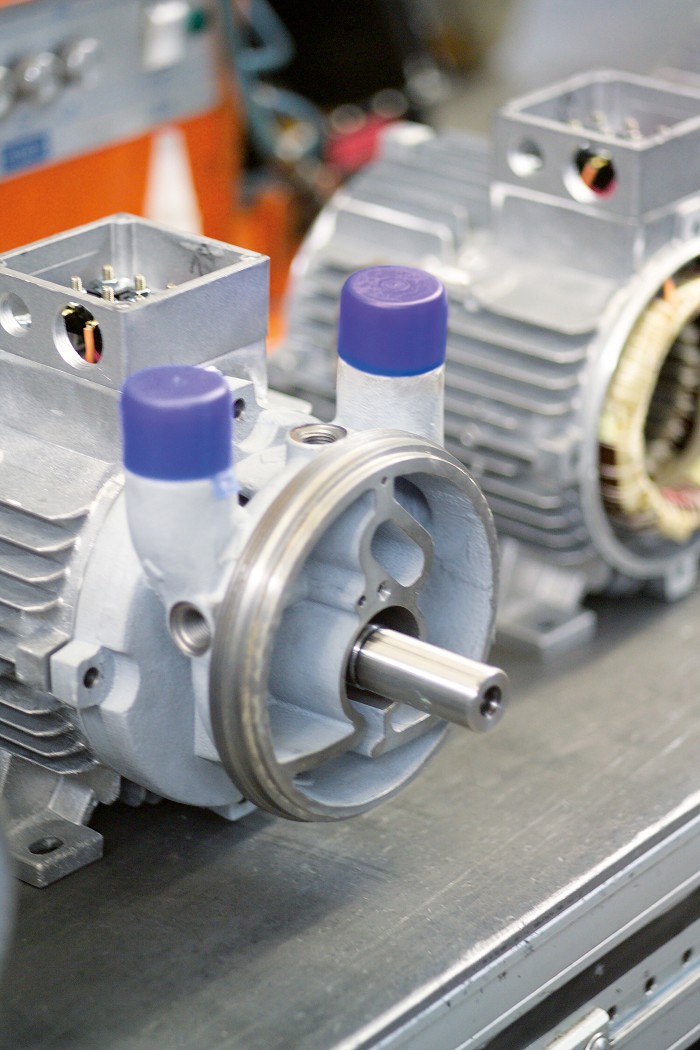

Pompe à anneau liquide INOX

La matière des matériaux utilisés dans la pompe à anneau liquide a un impact important sur la tarif d'une pompe.

Une pompe à anneau liquide en INOX coute environ deux fois plus cher que son équivalent en fonte (matière basique).

Type de pompe à anneau liquide : mono / bi étagées, Type entrainement

La complexité de construction a un impact significatif sur le prix. De maniere générale, une pompe monobloc coutera moins cher qu'une pompe avec un entrainement externe.

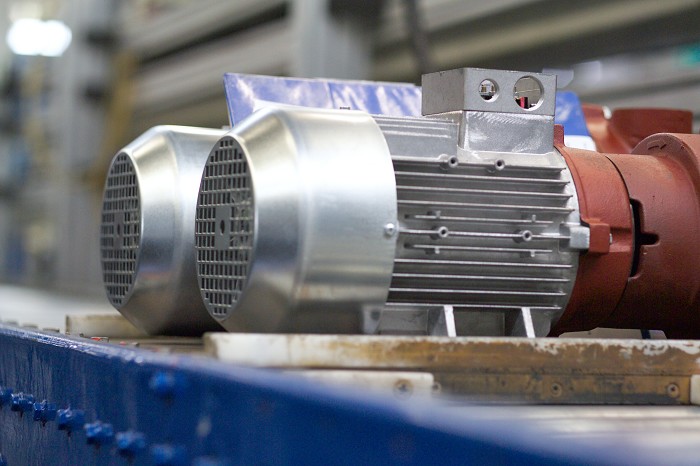

Type d'entrainement

De maniere générale, une pompe monobloc coutera moins cher qu'une pompe avec un entrainement externe. Ce point est également lié au fait que les pompes pompe monobloc sont généralement réservées à de faible débit (– 500 m3/h) et les pompe à entrainement externe (ex : via accouplement flexible, poulies courroies) à des débits plus for jusqu'à plus de 50000 m3/h.

Nombre d'étages

Les pompes à un étage possèdent une seule roue et sont idéales pour des applications nécessitant un vide modéré. Elles sont très simples de conceptions moins cher à l’achat et plus faciles à entretenir. Elles atteignent cependant des niveaux de vide moins importants.

Pompes à deux étages sont équipées de deux roues. Elles sont conçues pour atteindre des niveaux de vide plus important. Elles sont choisies pour des applications exigeantes, leur conception est plus complexe et par conséquent leurs coûts plus élevés.

Configuration : Eau perdue / Recirculation partielle / Totale ?

schéma pompe à anneau liquide configuration de sans recirculation

schéma pompe à anneau liquide configuration de recirculation partielle

schéma pompe à anneau liquide configuration de recirculation totale

C'est généralement le facteur le plus important du coup de votre système (notamment sur des applications importante). En effet la mise en place d'une recirculation totale / paritelle génére des surcoûts, avec par exemple la mis en place :

Tuyauterie
Echangeur thermique
Bach
Accesoires de monitoring et de pilotage

Chez Nash (fabriquant leader sur des installations très importantes) par exemple il est fréquent que la pompe à anneau liquide ne représente que 20-30% du coup de l'instalation totale.

Sur de petits débits de 27 à 1 200 m³/h, le fabriquant Elmo Rietschle propose un produit interessant : 2BL2 (modèle compact d'une pompe à anneau liquide à recirculation totale).

Pour connaitre le prix d'une pompe à anneau liquide envoyé nous un email ( ventes@cenov-distribution.fr) ou ajouter votre pompe au panier et envoyer votre demande de prix.

Avantages et inconvénients

Avantages

Robustesse et fiabilité :

Résistance élevée à l'usure, assurant des performances constantes sur de longues périodes.
Construction simple et durable, avec une durée de vie pouvant dépasser 20 ans.

Compatibilité avec divers environnements :

Adaptées aux gaz secs ou humides, ainsi qu'aux mélanges contenant des liquides ou particules solides.
Compatibles avec des produits corrosifs ou explosifs grâce à l'utilisation de matériaux spécifiques.
Idéales pour les produits thermosensibles, réduisant les risques de dégradation thermique.

Maintenance réduite :

Absence de contact métal/métal, limitant l'usure mécanique et les besoins d'entretien.

Tolérance élevée :

Peu sensibles aux fluctuations du milieu pompé, comme les vapeurs ou condensats.
Excellentes pour la récupération des vapeurs de solvant et la condensation des gaz, augmentant leur efficacité.

Sécurité accrue :

Conviennent au pompage de produits inflammables ou explosifs grâce à leur fonctionnement sans huile et compression isotherme.

Flexibilité d'application :

Utilisées dans une large gamme d'industries (chimie, agroalimentaire, plasturgie, etc.) pour des applications variées comme le vide industriel ou la compression.

Inconvénients

Technologie énergivore : Particulièrement quand elle n'est pas utilisée

Nécessité d’alimenter l’anneau liquide (eau ou autre fluide)
Sensibilité à la cavitation et à la calcification
La température du fluide d’anneau impacte considérablement les performancesstrong>
Les applications dépendent du type d’anneau liquide.
Retraitement de l’anneau liquide et des condensats
Consommation d’eau ou autre fluide.

Schéma d'installation pompe à anneau liquide

Schéma type configuration de recirculation sans partielle totale pompe à anneau liquide

Légende du schéma

Images :

FIG. B : Recirculation partielle (image gauche)
FIG. A : Passage unique (sans récupération) (image milieu)
FIG. C : Recirculation totale (image droite)

Éléments de la légende :

1 : Réservoir séparateur
2 : Clapet de non-retour (check valve)
3 : Vanne d’isolement
4 : Pompe à vide
5 : Électrovanne
6 : Moteur électrique
7 : Indicateur de niveau
8 : Contrôle de débit
9 : Refroidisseur
10 : Électrovanne pour liquide de compensation
11 : Vanne de vidange
12 : Trop-plein
13 : Vanne de régulation
14 : Manomètre composé
15 : Interrupteur de niveau bas
16 : Filtre

Symboles :

Flèche vers le haut : Air ou gaz
Flèche vers le bas : Mélange liquide-gaz
Flèche horizontale pleine : Liquide

Applications industrielles

Industrie Céramique et Briques

Dégazage
Systèmes de séchage

Ingénierie Environnementale

Technologie de filtration
Traitement mobile d'huile hydraulique
Récupération de solvants
Technologie d'assainissement
Camions de vidange

Industries Alimentaires et Boissons

Systèmes centraux de vide
Industrie laitière
Usines de remplissage
Systèmes de filtration
Conservation alimentaire
Dessalement d'eau de mer
Production de sucre
Humidification du tabac
Dégazage de l'eau pour boissons

Levage et Manutention

Systèmes de préhension
Équipements de levage

Industrie Médicale

Systèmes centraux de vide
Stérilisation à la vapeur (autoclaves)

Industrie de l'Emballage

Machines à blister
Machines de remplissage et scellage
Remplissage de bouteilles PET avec de la bière
Machines de laminage

Industrie Plastique

Adhésion de pièces plastiques
Calibrage
Dégazage de pièces en caoutchouc
Moussage EPS
Dégazage d'extrudeuse
Transport de granulés
Élimination et compression de gaz chlorure de vinyle

Nous contacter

Chez Cenov’ Distribution, retrouverez vos pompes à palettes lubrifiées, contactez nos experts pour vous accompagner.

Achetez votre Pompe à anneau liquide

Chez Cenov’ Distribution, retrouverez vos pompes à vide, contactez nos experts pour vous accompagner.

Marques :

Famille :

Sous-Famille :

Sous-sous-Famille :

Débit (m3/h) :

Vide limite (mbars) :

La valeur indiquée est absolue (Pression atmosphérique=1013mbars à 20°C)

Puissance moteur (kW) :

Affichage de 1–12 sur 469 résultats

FAQ :

Quel est le délai de livraison ?

Nous visons un délai de 24-48h pour la livraison de nos équipements. Ce délai peut varier en fonction de la pompe et des options choisies.

Nous disposons d’un large réseau de fabricants, de distributeurs pour trouver la meilleur solution à vos besoins.

Comment acheter ma pompe à anneau liquide ?

Pour acheter votre pompe à vide il vous suffit de l’ajouter au devis et de renseigner vos coordonnées afin que nous vous proposions notre meilleure offre de prix et de délai.

La durée moyenne de retour est de 2h à la suite d’une demande de devis.

Quelle est la durée de garantie d'une pompe à anneau liquide ?

Sauf mention d’une extension de garantie complémentaire toutes nos pompes bénéficient de la garantie du fabriquant pour laquelle la loi définie une durée minimale d’au moins un an.

Quels liquides peuvent être utilisés dans les à anneau liquide pompes ?

Le fluide de travail est généralement de l’eau, mais d’autres liquides comme les huiles minérales, solvants organiques ou éthylène glycol peuvent être utilisés selon les besoins du processus. En chimie on retrouve beaucoup de fluides spécifiques dans lequels sont condensées les vapeurs.
