Elmo Rietschle – Pompe à anneau liquide
Elmo Rietschle propose une vaste gamme de pompes à vide, connues pour leur efficience énergétique et leur robustesse. Leurs pompes à anneau liquide sont idéales pour les applications lourdes, humides et spécifique (chimie) jusqu’à 30mbars.
Les avantages d’une pompe à anneau liquide Elmo Riestchle ?
- Technologie simple de conception et robuste (grande tolérances aux corps et liquides étranger)
- Utilisation d’un anneau anneau liquide qui peut permettre de capter des vapeurs, des liquides
- Maintenance réduite (seulement une garniture et des roulements)
- Silencieux et à faible niveau de vibrations
La gamme de pompe à becs Elmo Riestchle :
Elmo Rietschle propose une gamme complète de pompes à anneau liquides regroupée en deux familles de produits : les 2BV (pompe mono-bloc) et les 2BL (système portable composé : d’une pompe monobloc, d’un réservoir et d’un radiateur).
Pour vous aider à choisir votre pompe vous pouvez consulter les graphiques ci-dessous.
Achetez votre pompes à vide à anneau liquide Elmo Riestchle :
Cenov Distribution vous propose toute la gamme de pompe à anneau liquide d’Elmo Rietschle :
Affichage de 1–12 sur 448 résultats
-
Pompe à anneau liquide 2BL2101-2AK50-1B
-
Pompe à anneau liquide 2BV2071-0HK04-6B
-
Pompe à anneau liquide 2BV2070-0NK01-6B
-
Pompe à anneau liquide 2BL2101-2AK50-6B
-
Pompe à anneau liquide 2SVTK16-10KQ02-7B
-
Pompe à anneau liquide 2SVTK16-10KQ02-5B
-
Pompe à anneau liquide 2SVTK16-10KQ02-3B
-
Pompe à anneau liquide 2SVTK16-10KK02-6B
-
Pompe à anneau liquide 2SVTK16-10KK02-1B
-
Pompe à anneau liquide 2SVTK13-10KQ01-5B
-
Pompe à anneau liquide 2SVTK13-10KQ01-3B
-
Pompe à anneau liquide 2SVTK13-10KK01-6B

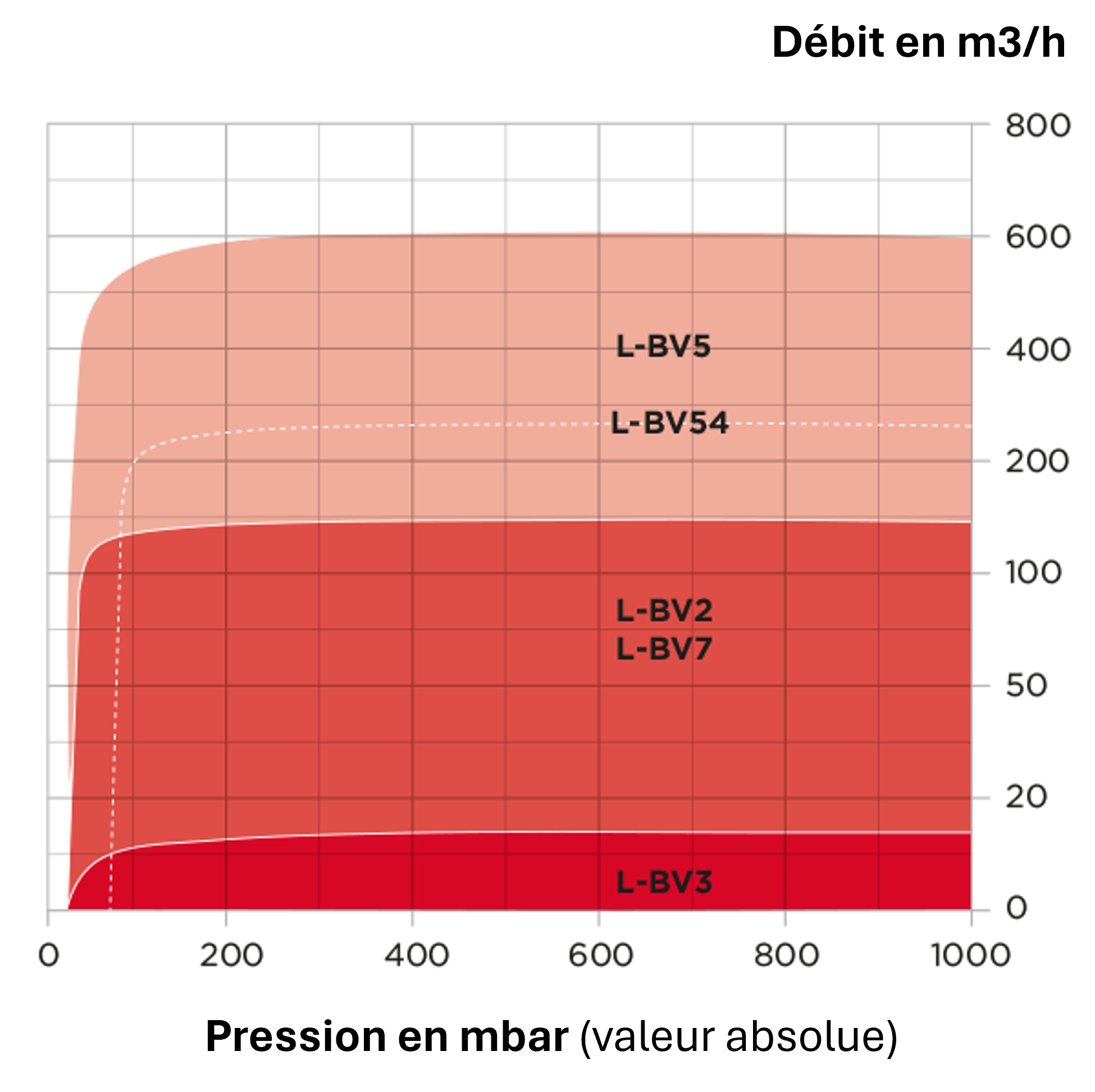

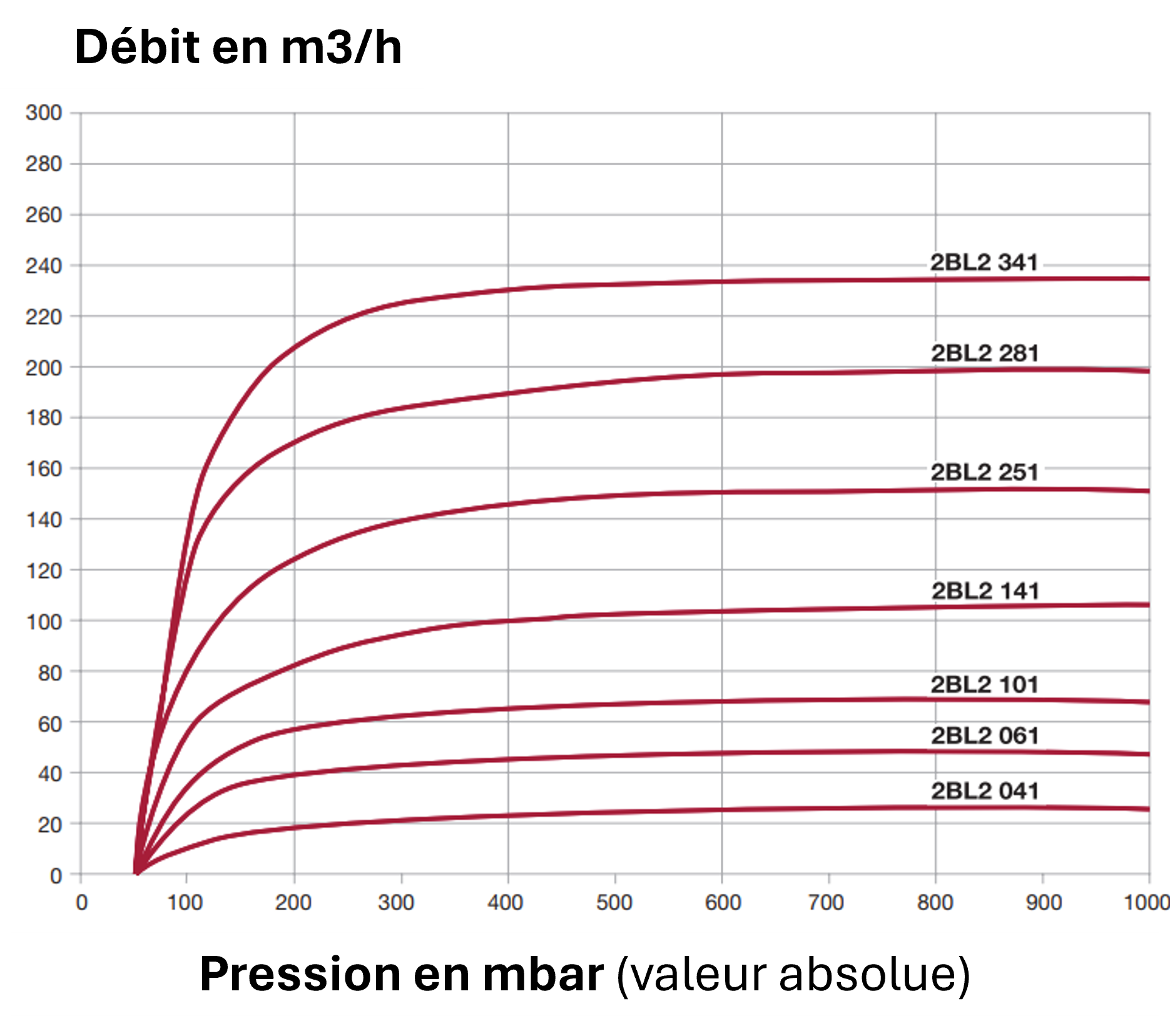

Courbes débit pression des pompes à anneau liquide Elmo-Rietschle
Vous trouverez ci-dessous un récapitulatif des débits et pressions atteignables par chacune des sous-familles des pompes à anneau liquide 2BV et 2BL.
FAQ
Comment fonctionne une pompe à vide à anneau liquide Elmo Rietschle ?
Les pompes à anneau liquides utilisent une roue aubes qui en rotation créée un anneau liquide. Cela permet de diviser le stator en chambres à volume variable : le fluide est aspiré dans ces chambres lorsqu’elles s’agrandissent et expulsé lorsqu’elles se rétrécissent, créant ainsi du vide.
(a) : Une roue à aubes est montée excentriquement à l’intérieur d’un stator (corps de pompe). Ce dernier est rempli d’un fluide de fonctionnement (ou d’étanchéité) de façon à immerger les palettes de la roue à aubes en partie basse.
(b) : Avec la mise en rotation de la roue à aubes, la force centrifuge résultante projette le fluide contre la paroi du stator formant ainsi un anneau.
(c) L’anneau et les ailettes du rotor divisent ainsi la chambre statorique en plusieurs chambres de volume variable.
(d) En plaçant correctement des lumières d’aspiration et de refoulement : on peut profiter de la zone de dépression et de compression pour aspirer le gaz souhaité (en prenant le rotor comme référence fixe on peut s’imaginer le liquide agir comme un piston).
Quelles sont les applications courantes des pompes à anneau liquide ?
Les pompes à anneau liquides sont utilisées dans de nombreux secteurs industriels comme dans la chimie, l’agroalimentaire, le pétrole et le gaz, les papeteries, etc. Où les applications sont variées :
- Chimie : Distillation sous vide, Récupération de solvants, Récupération de vapeurs, …
- Energies : Convoyage de cendres, Désulfuroation de gaz, Production de biogaz, Désaération, Récupération assistée du pétrole, …
- Papetieries : Machine à papier section de formation (Déshydratation), Machine à papier section presse (Filtration sous vide), …
- Industrie : Traitement du bois, Extrusion de plastiques, Stérilisateurs et autoclaves, …
Quelles sont les caractéristiques d’une pompe à anneau liquide ?
Les caractéristiques les plus importants d’une pompe à anneau liquide sont : son débit, sa pression limite, ses dimensions et les matériaux dont elle constitué (inox, fonte, céramique, …).
